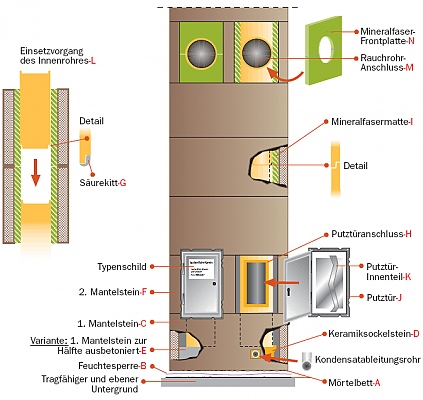

a) Mörtelbett (A) (Mörtel M5 nach ON EN 998-2: 2000) auf ebenem und tragfähigem Untergrund vorbereiten, Feuchte sperre (B) (z.B.: Teerpappe) einlegen und darauf wieder ein Mörtelbett auftragen. b) Eine ca. 5 cm große Öffnung, in die untere Hälfte des ersten Mantelsteins (C) für das Kondensat Ableitungsrohr ausschneiden (oder bohren) und diesen in dem vorbereiteten Mörtelbett versetzen. c) Das Kondensat Ableitungsrohr fest am Ablaufzapfen des Keramiksockelsteins (D) aufstecken und diesen in einem Mörtelbett, zentrisch im Mantelstein versetzen (Siphon ist bauseits zu erstellen!). Anmerkung: Als Variante zum Keramiksockelstein, kann der erste Mantelstein auch zur Hälfte ausbetoniert werden (E). d) Zweiten Mantelstein (F) für den Einbau der Putztür, in einer Breite von 21 cm ausschneiden (bzw. 27 cm bei lichten Rohrdurchmessern >=25 cm). Mörtel auf den ersten Mantelstein auftragen und den ausgeschnittenen Mantelstein darauf versetzen. e) Dickbreiig angerührten Säurekitt (G) (1 Teil Wasser, 7 Teile Säurekitt, erst nach 5 Minuten Anrühren verarbeiten!) max. 7 mm stark auf Unterseite des leicht angefeuchteten Putztüranschlusses (H) auftragen (Innenfalz nach unten!) und diesen einsetzen. f) Dritten Mantelstein versetzen und in diesen eine Mineralfasermatte (I) einbringen (Oberkante Matte bündig mit Oberkante Mantelstein). g) Den Außenteil der Systemputztür (J), über dem ausgeschnittenen Mantelstein annageln. Anschließend Tür öffnen und Putztürinnenteil (K) in den Putztürkasten einsetzen (wird durch Schließen der Tür angepresst).

a) Mantelstein ausschneiden (für Putztüranschluss 21 bzw. 27 cm, für Rauchrohranschlüsse in Breite der Mineralfaserfrontplatte) und versetzen. b) Mineralfasermatte (I) einbringen und in Größe der Mantelsteinöffnung ausschneiden. c) Anschlussstück wie normales Innenrohr versetzen. d) Bei einem Rauchrohranschluss (M). den vorgestanzten Radius der Mineralfaserfrontplatte (N), je nach Durchmesser ausschneiden und in die Mantelsteinöffnung einpassen.

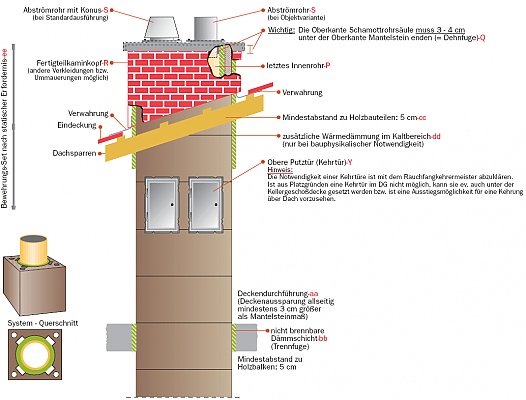

a) Bei Unterbrechung der Versetzarbeiten ist der Kamin abzudecken, um ein Eindringen von Wasser oder Bauschutt zu verhindern. b) Die Deckenaussparung (aa) soll allseits 3 cm größer, als das Mantelsteinaußenmaß sein, der Zwischenraum ist mit einem nicht brennbaren Dämmstoff (bb) auszufüllen. Der Mindestabstand (cc) zu brennbaren Bauteilen (z.B.: Holz) beträgt 5 cm. c) Es wird empfohlen, freiliegende Außenflächen des Kaminsystems zu verputzen (für positiven Blower-Door-Test unbedingt notwendig!), ebenso ist eine zusätzliche Wärmedämmung (dd) im Kaltbereich empfehlenswert. d) Zur statischen Absicherung, kann bei Bedarf eine biegesteife Verbindung (ee), für den freistehenden Teil unter oder über Dach geliefert werden. Auf den rechtzeitigen Einbau ist zu achten, die Verwendung ist teils schon ab einer Höhe von ca. einem Meter, über Dach erforderlich (hängt vom verwendeten Kamintyp ab). e) Bei der Ableitung des Kondensats (aus Kamin und Kessel), sind die wasserrechtlichen Bestimmungen zu beachten. Der Siphon ist bauseits zu erstellen. f) Die Befestigung systemfremder Bauteile am Kamin ist zu unterlassen!
