Stiegen Steigungsverhältns rechnen


Artikel-Bewertung: [0] Erstellt am: 25.12.2010
Verfasst von: bob
Bewertung abgeben
Werkzeug / Werkstoffe
  • Taschenrechner
Inhalt / Ablauf

Schritt 1: Steigungsverhältnis berechnen

Das Steigungsverhältnis einer Stufe beträgt 17 / 29 cm, d. h. Stufenhöhe 17 cm und Auftrittsbreite 29 cm. Schrittmaßregel 2 h + a = 63, 2*17+29=63

Durchgangs lichte = mind. 220cm

Wenn man zwischen 2 Etagen eine Stiege benötigt muß man sie berechnen.

Rechnung: Bsp.:

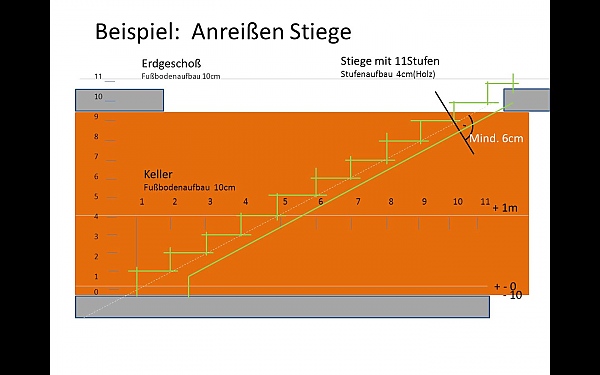

(Foto nur zu Erläuterung kein Zusammenhang)

Kellergeschosshöhe: 2,6m = 260cm

Kellerdeckenhöhe: 20cm

Fußbodenaufbau:

Keller: 10 cm

Erdgeschoß :10 cm

Stufenaufbau :4 cm

1.Stiegenhöhe berechnen


Kellergeschosshöhe 2,6m = 260cm + Kellerdeckenhöhe 20cm +Fußbodenaufbau Erdgeschoß 10 cm - Keller: 10 cm = 280cm

2.Stufenanzahl ermitteln


Geschosshöhe / gewünschte Stufenhöhe 17cm (280/17)= 16,47 Stufen gerundet 16 St.

(Man kann auch aufrunden auf 17 Stufen)

3.Stufenhöhe ermitteln


Geschosshöhe / 16 Stufen (280/16)= 17,5cm

4.Stufenlänge berechnen


Schrittlänge 63 - 2x Stufenhöhe (63-2x17,5)=

27cm

5.Deckenöffnung ermitteln


Durchgangs-lichte = mind. 220cm

Durchgangs-lichte 225cm / Stufenhöhe x Stufenbreite 225/17,5x27= 347,14 gerundet 350 cm Öffnungslänge

Stiege 16 Stufen h=17,5/b=27
